Modélisez rapidement vos maquettes BIM

EliteCAD a des fonctionnalités de raccords intelligentes, tous les éléments architecturaux intéragissent entre eux
avec une grande précision.

Voir les tutoriaux

Concevez sans limite!

EliteCAD intègre dans son espace des fonctionnalités
innovantes pour satisfaire toutes vos exigences.

Paramétrez facilement
vous  éléments architecturaux.

Créez, modifiez, ajustez rapidement et sans soucis.

Téléchargez le prospectus
Previous Next

Concept 3D

Relation plan - maquette

L'interaction entre 2D et 3D est résolu de manière unique dans EliteCAD. Tout ce qui est dessiné est automatiquement accessible et disponible en 2D et aussi dans la représentation 3D.
Basé sur BIM une maquette 3D paramétré est construite rapidement et de manière intuitive. La maquette est en relation permanente avec l'ensemble des plans, des rendus, actualisés automatiquement et de l'évaluation graphique des métrés.
Simultanément des définitions et modifications peuvent être appliquées non seulement à la maquette 3D mais aussi aux plans, coupes et aux façades. En plus la maquette 3D fournit des métrés détaillés. Les valeurs peuvent être appelées dans la maquette ou depuis la base de données et contrôlées graphiquement.

Éléments

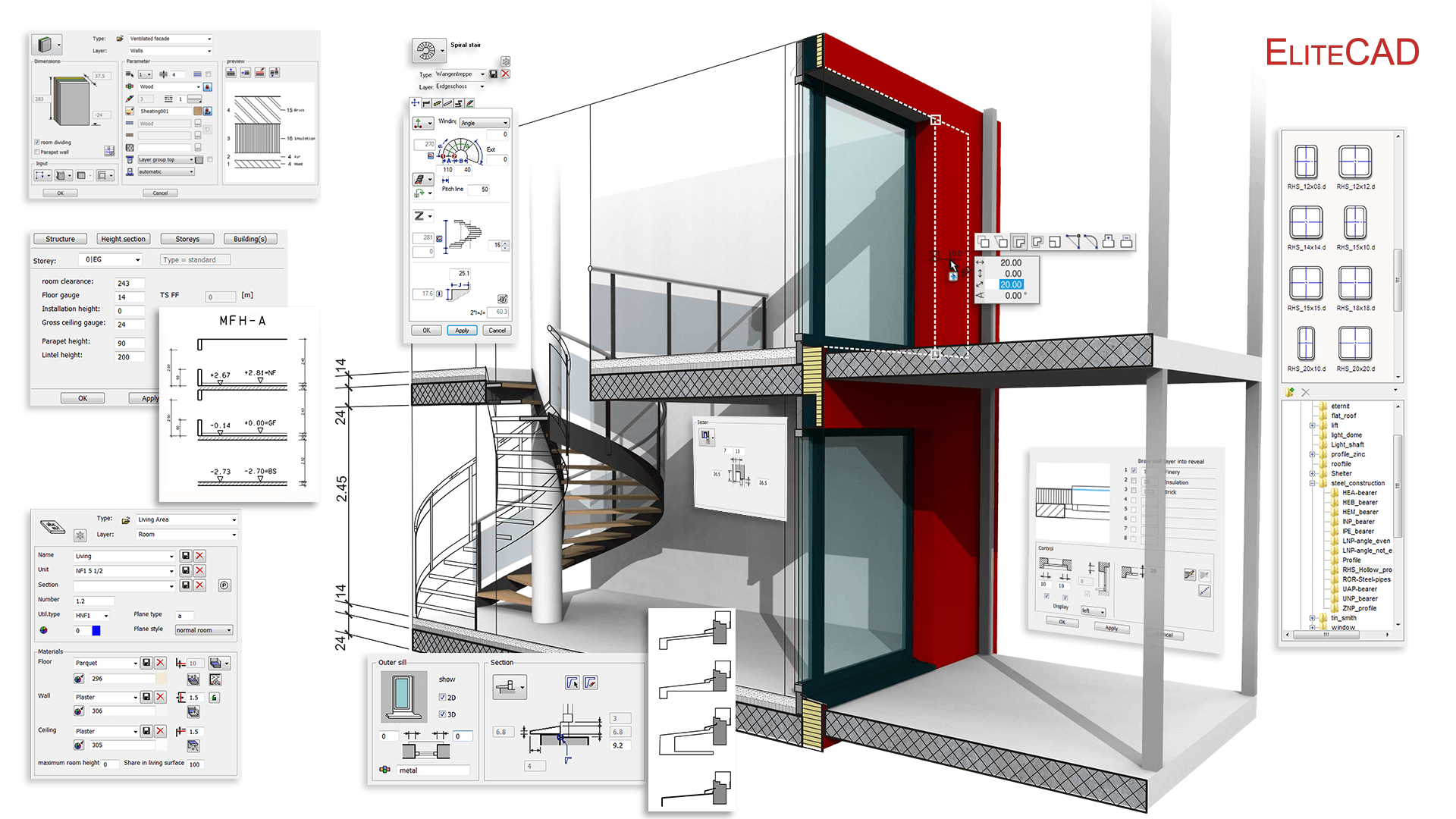

Tous les éléments de construction sont basés sur la méthodologie du paramétrage des éléments de construction. Grâce à cela, la construction de complexes maquettes 3D est simple et rapide.

Éléments de construction disponibles : Murs, fenêtres, portes, vitrages, toits, charpentes, lucarnes, fenêtres de toit, dalles, planchers, balustrades, sommiers, piliers, cheminées, locaux et toutes les ouvertures correspondantes.

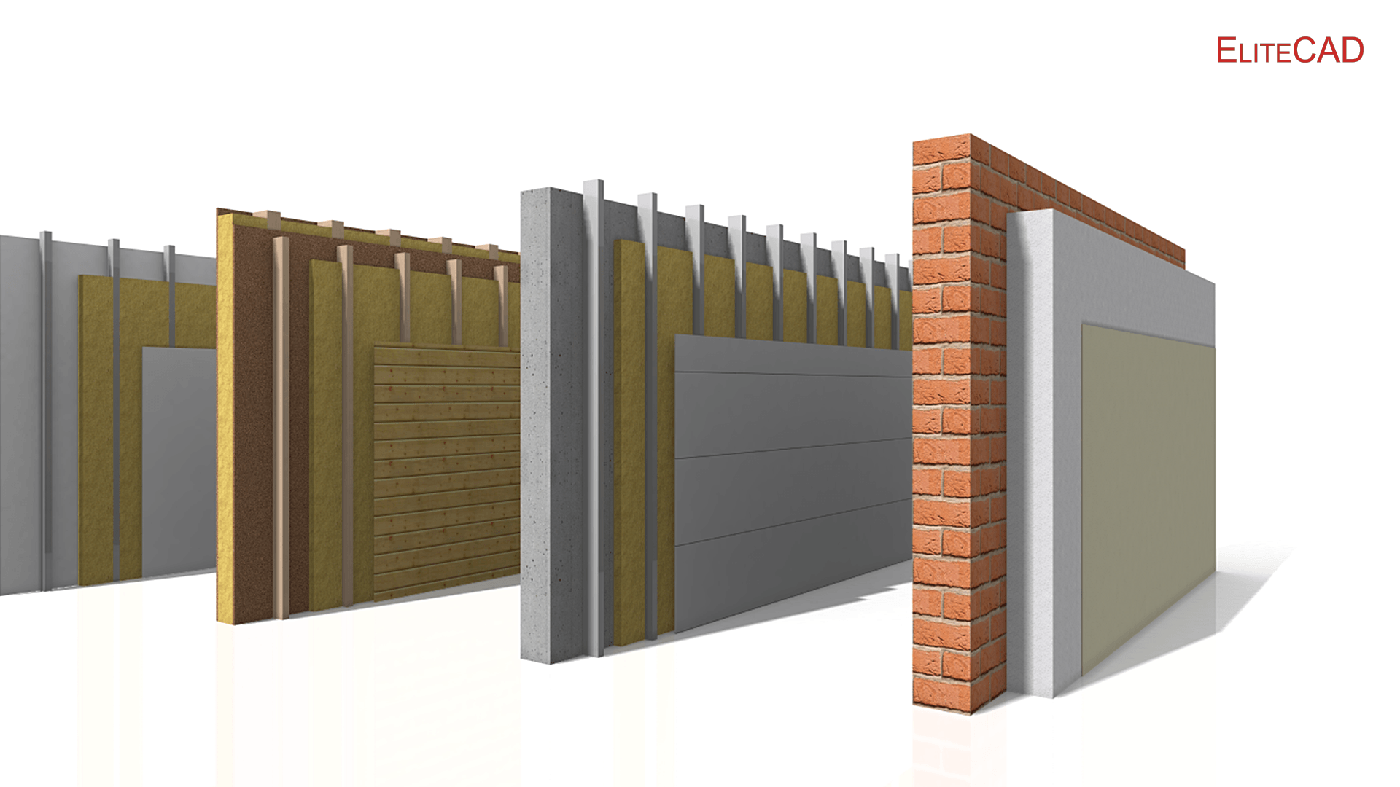

EliteCAD offre une planification systémiquement orienté BIM avec des éléments à plusieurs couches de la conception jusqu'aux plans d'exécution. Déjà au moment de la définition, les murs, dalles, toits, lucarnes et planchers peuvent être définis comme éléments de construction à plusieurs couches. Ils s'entrecroisent correctement en fonction des règles de construction professionnelles et sont représentés automatiquement en plan de façon correcte. Ceci en observant l'étape actuelle de la planification et les normes correspondantes du pays.

Dans la fenêtre de paramètres de l'objet, des couches peuvent être modifiées, ajoutées, effacées ou déplacées en les sélectionnant dans un aperçu graphique de manière intuitive et rapide.

Des couches individuelles peuvent être attribuées à des différents groupes de couches. Ces groupes sont reliés automatiquement avec les couches et les groupes de couches des éléments à côté. Pour un entrecroisement correct lors de détails complexes sont disponibles des objets librement paramétrables et des paramètres individuels. Une couche individuelle peut être manipulée par ses poignées, modifiée avec les fonctions de dessin ou par des saisies numériques.

Balustrades

En addition au choix d'éléments prédéfinis existe la possibilité de définir des profils libres comme main courante ou comme montant. La balustrade paramétrée offre une répartition automatique des montants. Elle peut être utilisée lors de répartitions différentes pour chaque côté de la balustrade ou par section d'escalier.

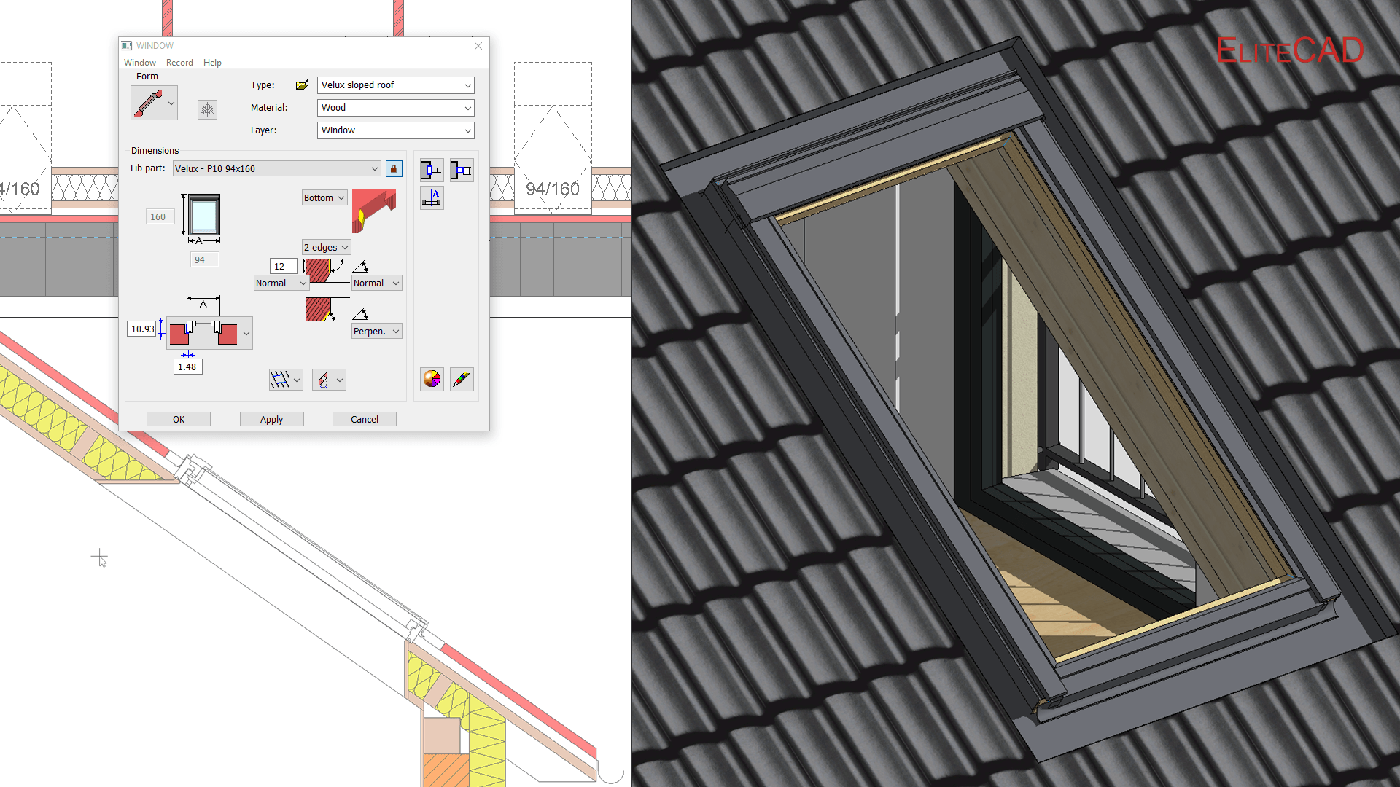

Les fenêtres de toiture sont aussi des objets paramétrés qui peuvent être insérées dans des toits avec plusieurs couches. Elles peuvent être positionnées directement dans le toit ou en plan. Les ébrasements sont configurables sur tous les côtés soit dans la face ou par l'angle dans le masque des paramètres. La construction de la fenêtre est basée sur un élément de bibliothèque qui est en relation avec l'ouverture du toit, et ainsi s'adapte automatiquement lors de la modification de la position, de l'angle du toit ou de la hauteur.

Les fenêtres de toiture sont représentées en détail dans les plans, les coupes et les vues et sont aussi repris dans l'évaluation des métrés

Choose from the large selection of latest pre-made blocks - full-screen intro, bootstrap carousel, content slider, responsive image gallery with lightbox, parallax scrolling, video backgrounds, hamburger menu, sticky header and more.

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Pellentesque quis quam in risus pulvinar ultrices eget non sem. Vestibulum ante ipsum primis in faucibus orci luctus et ultrices posuere cubilia Curae proin accumsan odio.

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Pellentesque quis quam in risus pulvinar ultrices eget non sem. Vestibulum ante ipsum primis in faucibus orci luctus et ultrices posuere cubilia Curae proin accumsan odio.

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Pellentesque quis quam in risus pulvinar ultrices eget non sem. Vestibulum ante ipsum primis in faucibus orci luctus et ultrices posuere cubilia Curae proin accumsan odio.

Lucarne

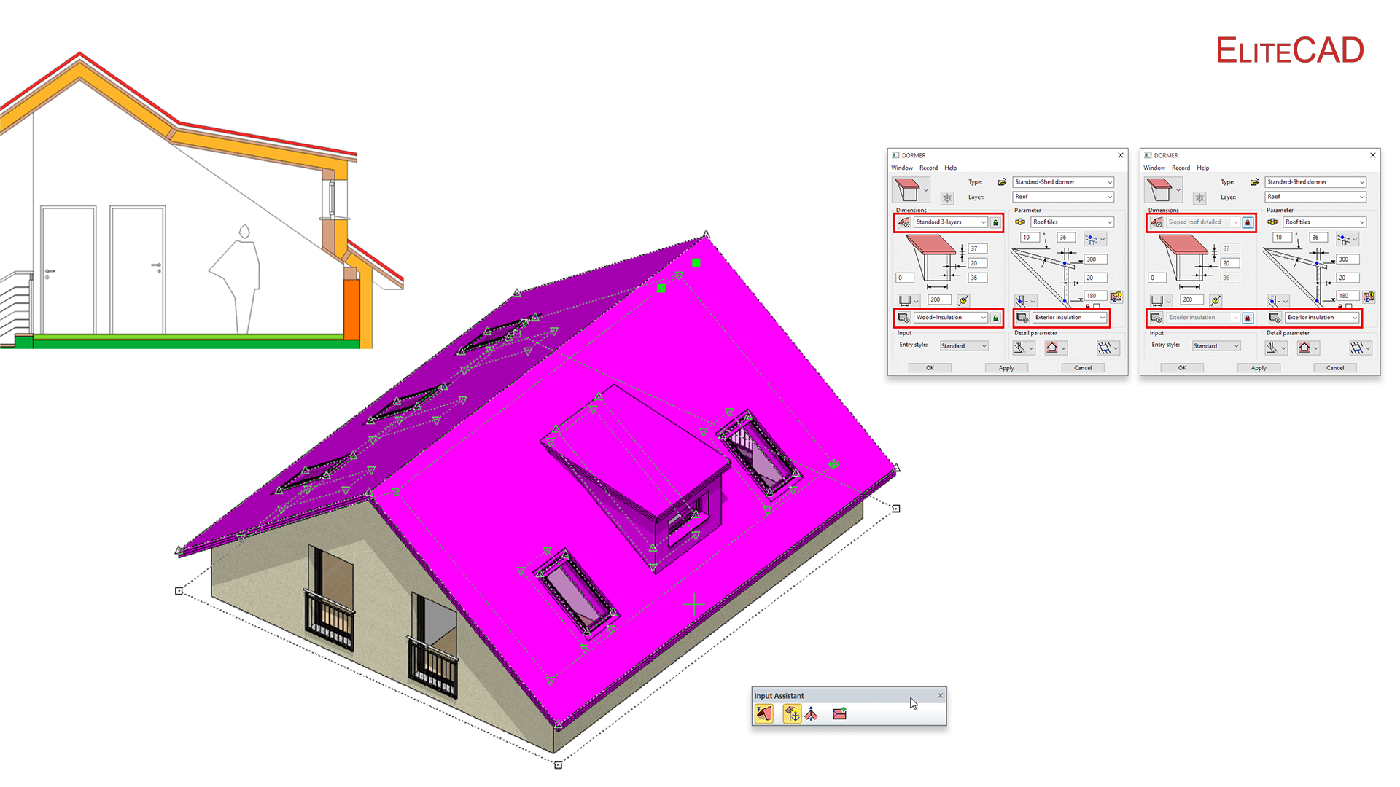

Les paramètres des divers genres de lucarne peuvent être configurés de façon rapide et nette dans son masque correspondant. Entrecroisements du toit et des murs sont générées automatiquement pour les lucarnes. L'ouverture du toit correspondante s'adapte à l'entrecroisement avec les inclinaisons qui s'en dérivent.

Les éléments d'architecture sont créés directement par leur paramétrage. Pour réaliser une forme 3D spéciale, l'outil définition 3D libres peut être utilisé. Cette fonction permet de créer des volumes quelconques sans limites pour votre créativité.

Les éléments définis librement sont paramétrables et se représentent correctement en maquette, en plans, en coupes et en perspectives, même l'associativité avec les côtes continue. Le support graphique lors de la définition et la possibilité de modifier tous les éléments directement dans la maquette font d'EliteCAD un outil de planification très efficace et simple à utiliser.

Surface, box, extrudes, surface/box de rotation, surfaces/box trans, surfaces/box design, surface forme libre, boxes par 2 ou 3 vues et courbes spatiales.

Combinaison de plusieurs définitions 3D

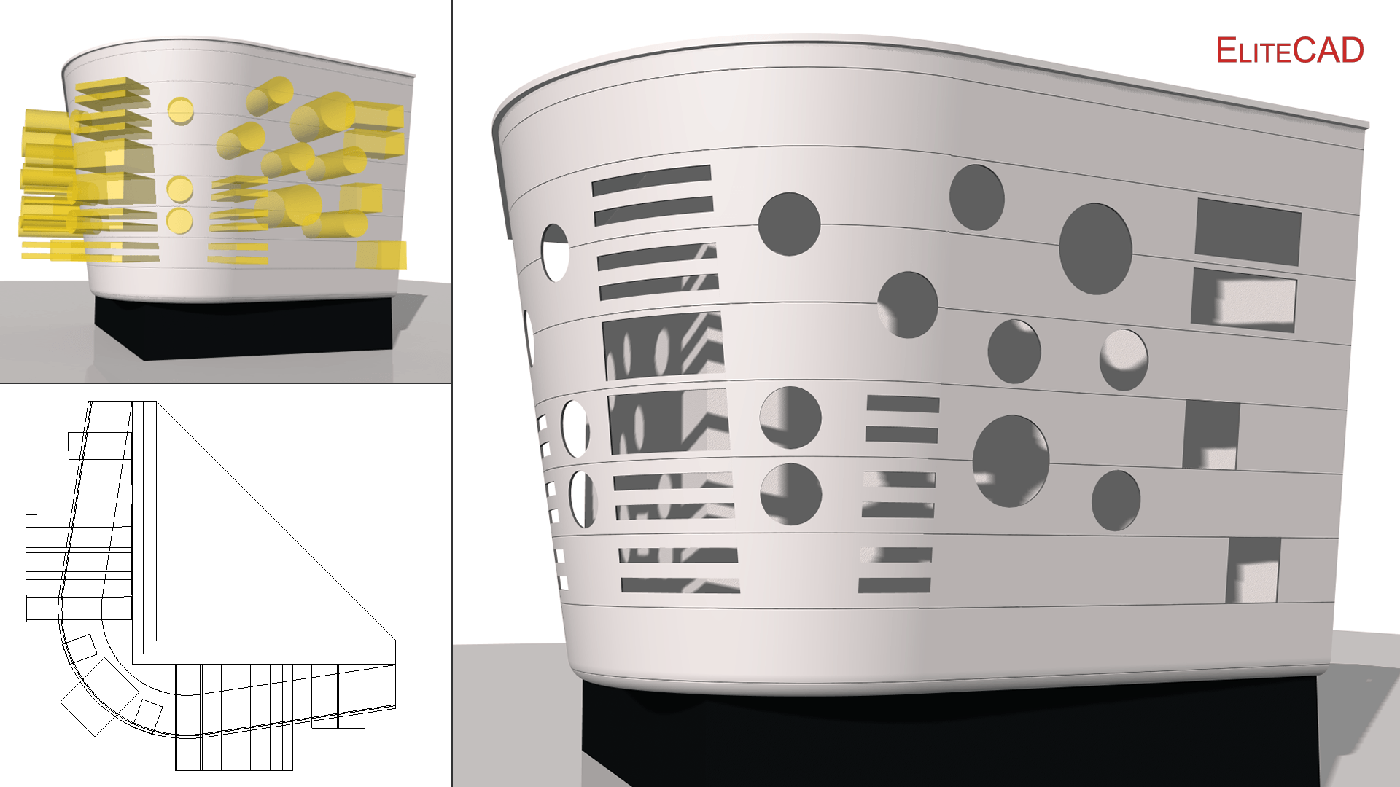

Pour la construction de formes 3D d'une haute complexité, plusieurs genres de définitions 3D peuvent être combinés. Des opérations booléennes permettent d'unir et déduire de manière associative des volumes 3D ainsi que le calcul de définitions 3D qui se pénètrent ou se recoupent.
